Stroj za urezivanje V vodilice

Bayrich stroj za urezivanje V vodilice dizajniran je za izradu ureza za V vodilicu.
Ima visok stupanj automatizacije, štedi radnu snagu, smanjuje troškove obrade i proizvodi ujednačen oblik zareza, ujednačen razmak i dobru svestranost.

Pošaljite upit

Opis

Značajka

1. Jednostavan, optimiziran stalak.

2. Jednostavna struktura i jednostavno održavanje.

Od početka dizajna proizvoda, naša je filozofija da što jednostavnije to snažnije.

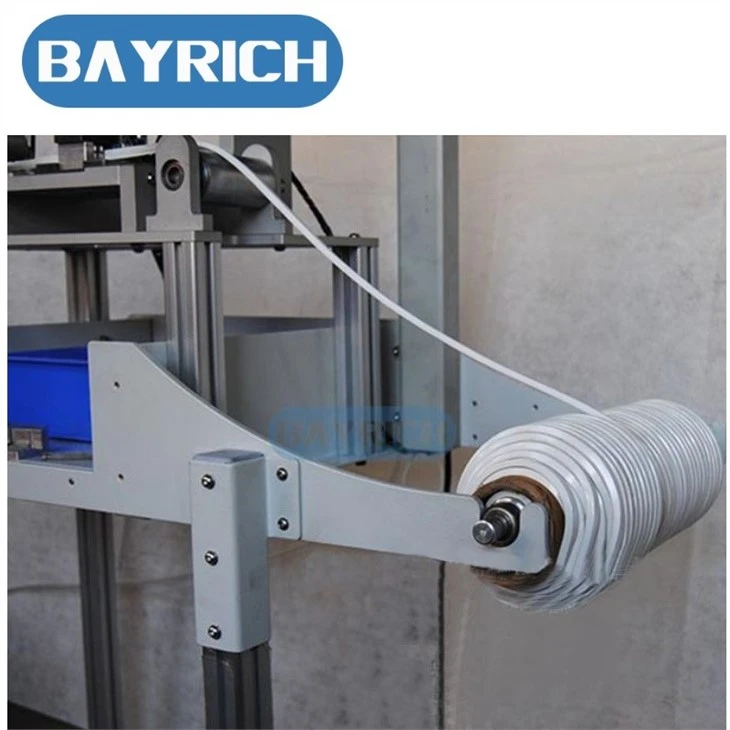

3. Valjkasti stalak za ulaganje, cijela cijev vodilice se izravno ubacuje.

4. CNC programabilna kontrolna kutija, digitalni zaslon s numeričkim upravljanjem, može postaviti brzinu uvlačenja, razmak zuba, broj probijanja zuba.

5. Automatsko hranjenje, povlačenje, probijanje

6. Odvojivi kalupi mogu biti izrađeni od različitih specifikacija 6*4 8*5 10*6 17*11 ...

Tehnički podaci

1. Izdržljiv za rezanje velikog volumena, pogodan za tvorničku upotrebu V vodilice.

2. Brzina: Oko 80 metara na sat. Ali različiti prostori zareza također će utjecati na brzinu.

3. 1 zarez bušiti odjednom.

4. Standardni stroj dolazi sa 7 matrica K6 K8 K10 K13 K17 K22.

5. Urezi imaju dva oblika koji mogu biti opcionalni poput pričvršćenog V oblika i okruglog oblika.

6. Razmak zareza može se postaviti na PLC zaslonu, dosljedan je.

Detalj stroja

Stroj za otvaranje zupčanika s trakom vodilice sastoji se od okvira, pomoćnog mehanizma za uvlačenje, sklopa otvora zupčanika, pomoćnog mehanizma za prihvat i upravljačke kutije. Dovodni i prihvatni pomoćni ležaj raspoređeni su na oba kraja okvira. Sklop otvora zupčanika smješten je na okviru između pomoćnog ležaja za dovod i pomoćnog ležaja za primanje. Sklop otvora zupčanika sastoji se od temeljne ploče i kalupa trake za vođenje postavljenog na temeljnu ploču. Kalup trake za vođenje može se odvojiti s jezgrom trake za vođenje. Kalup za traku vodilice opremljen je blokom za prešanje trake za vođenje iznad jezgre kalupa za traku za vođenje. Osnovna ploča opremljena je cilindrom za otvaranje zubaca na jednoj strani kalupa za traku za vođenje. Klipnjača cilindra za otvaranje zuba može se rastaviti i ugraditi nožem za bušenje. Kada vodilica prolazi kroz jezgru kalupa vodilice, cilindar za otvaranje zubaca pokreće nož za probijanje u smjeru blizu vodilice kako bi se otvorili zupci na vodilici. Upravljačka kutija je električno povezana s cilindrom za otvaranje zuba. Stroj za otvaranje zupčanika vodilice ima kompaktnu strukturu i genijalan dizajn.
